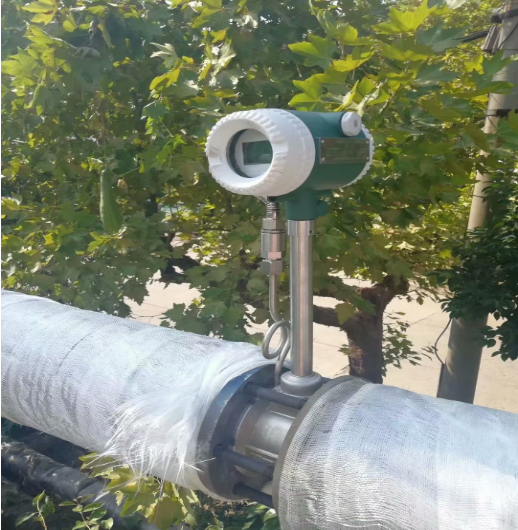

蒸汽流量計安裝現場

蒸汽主要用孔板、渦街流量計等來測量，其中以渦街流量計更為常見，其主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較、理想的測量儀器。

一、蒸汽流量表工作原理：

蒸汽流量表的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比"。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。

當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街"。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比

旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用新微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。

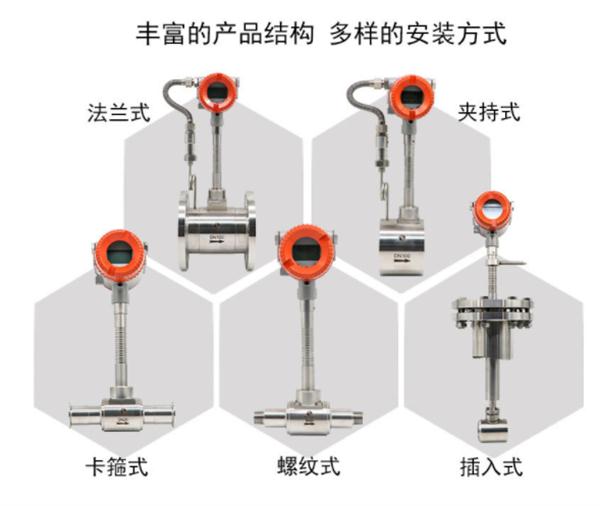

蒸汽流量表安裝示意圖：
