蒸汽管道上常用的流量計主要有以下幾種：

1、渦街流量計：渦街流量計利用卡門（Karman）渦街原理測量蒸汽的體積流量。它主要由傳感器、轉換器、顯示儀表組成。當蒸汽流體對三角柱型旋渦發生體進行沖擊時，會在旋渦發生體兩側交替地產生有規則的卡門旋渦。旋渦頻率與蒸汽平均速度存在線性關系，從而可以獲知蒸汽流量。

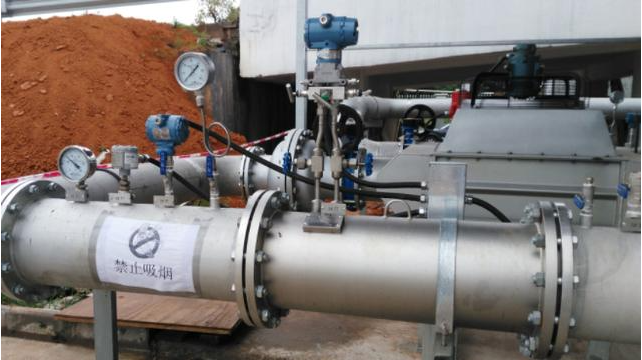

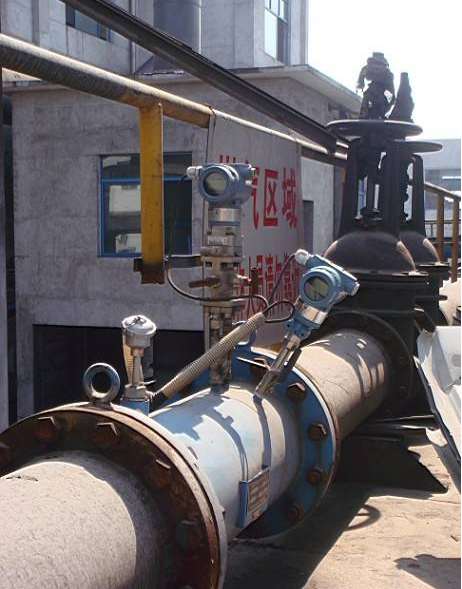

2、差壓式流量計：差壓式流量計以伯努力方程和流動連續性方程為依據，通過測量蒸汽管道中節流裝置產生的差壓來確定蒸汽流量。常見的差壓式流量計有孔板流量計、噴嘴流量計、V錐流量計等。其中，V錐流量計是一種差壓流量計，利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。

3、分流旋翼式蒸汽流量計：蒸汽進入流量計節流體后，一部分通過主管道的節流孔板，一部分經分流管流經噴嘴射流到葉輪上，對葉輪形成轉矩，使葉輪帶動輪子軸旋轉。葉輪轉速與流量成正比，從而可以測量蒸汽流量。

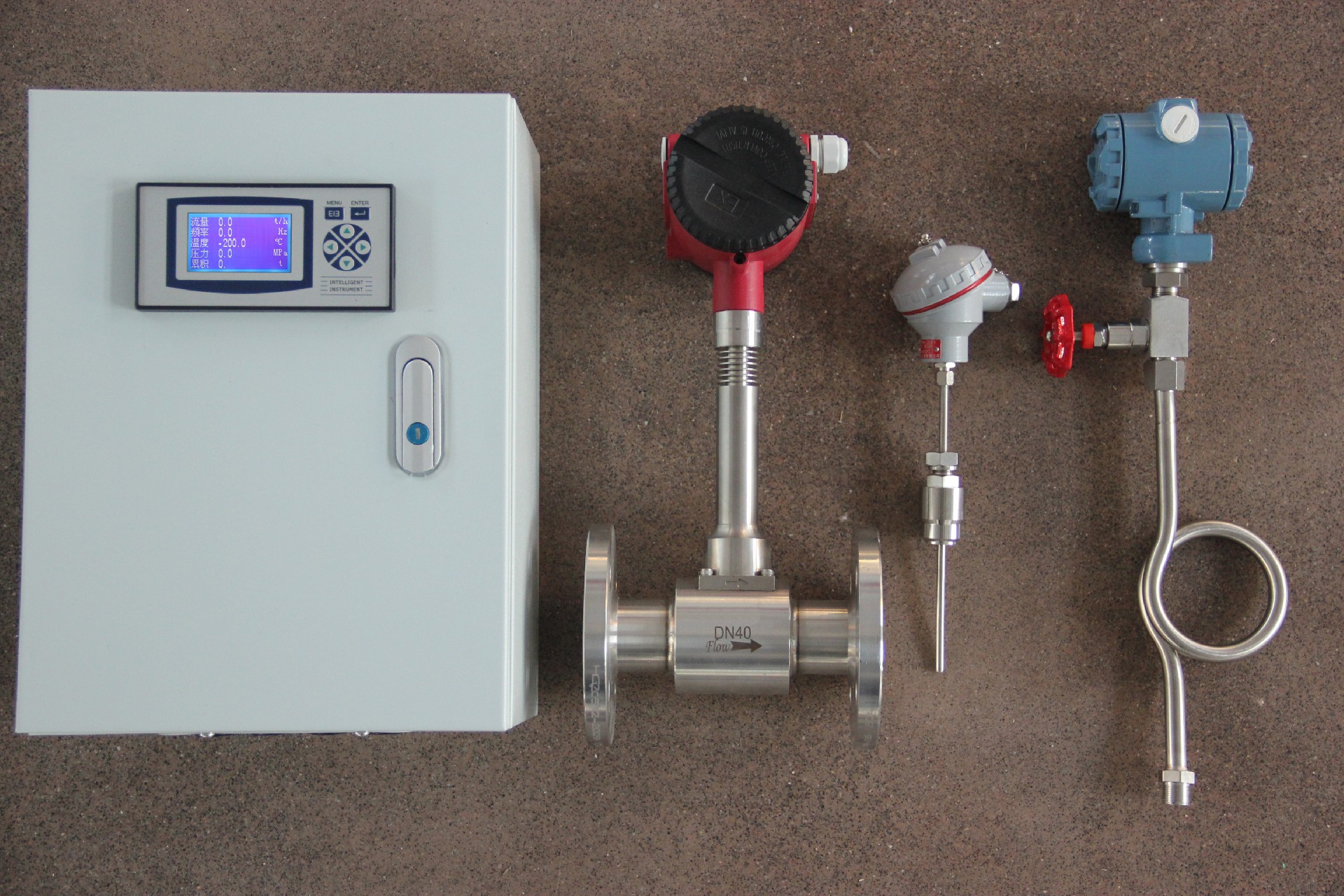

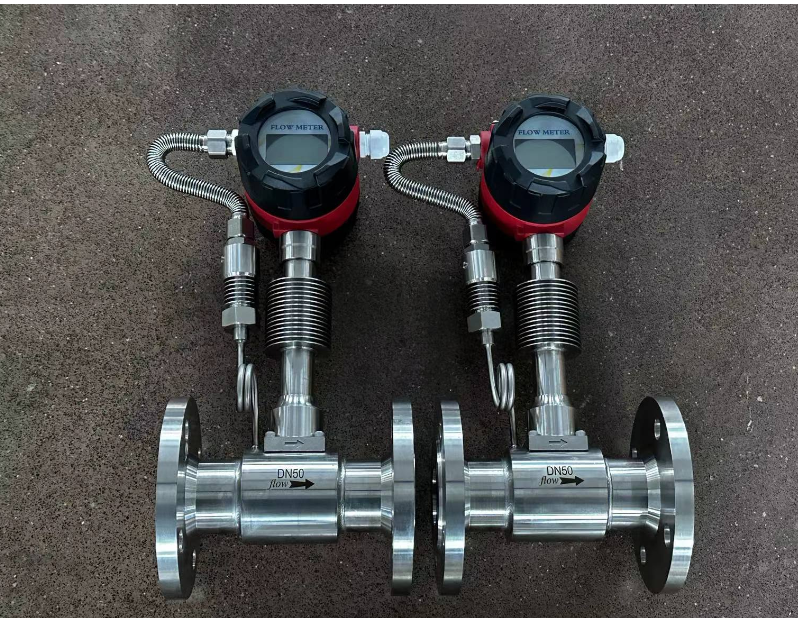

如果蒸汽管道溫度不大于300度，可以使用渦街流量計來測量就可以了，渦街流量計使用成本低，大多數蒸汽工況都是使用渦街流量計解決。蒸汽管道上渦街流量計是如何工作的？

①旋渦產生：當蒸汽在管道中流動經過渦街流量計時，流體在渦街流量計的旋渦發生體（通常是三角柱型）后方產生兩列交替的旋渦，這兩列旋渦以一定的頻率釋放，這個頻率與流體的平均流速成正比。

②旋渦頻率檢測：渦街流量計中的傳感器（如壓電應力式傳感器）會檢測到這些旋渦的頻率。傳感器將旋渦的力學效應轉化為電信號，這個電信號的頻率與旋渦的頻率相同。

③流量計算：根據已知的旋渦發生體特征寬度和檢測到的旋渦頻率，結合斯特勞哈爾數（St，一個無量綱的常數），可以計算出流體的平均流速。然后，通過管道截面積（A）和平均流速，就可以得到流體的體積流量（Q = A * v）。

④信號輸出：渦街流量計將計算得到的流量值轉化為電信號輸出，這個信號可以是模擬信號（如4-20mA）或數字信號（如脈沖信號），方便用戶讀取和傳輸。

渦街流量計在蒸汽管道中的應用具有測量范圍大、壓力損失小、精度高、可靠性高等優點，因此被廣泛應用于各種工業管道介質流體的流量測量中。同時，渦街流量計還具有無可動機械零件、維護量小、儀表參數能長期穩定等特點，使其在工業流量測量領域具有重要地位。

此外，蒸汽管道上還可能會使用電磁流量計等其他類型的流量計，具體選擇哪種流量計需要根據實際工況和需求來決定。
