一、概述

氣體渦輪流量計是新型速度式儀表。它具有精度高、重復性好、結構簡單、耐高壓、測 量范圍寬、體積小、重量輕、壓力損失

小、壽命長、操作簡單、維修方便等優點，溫壓補償 型儀表可集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓

縮因子自動補償。 是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃氣計量和城市天然氣、燃氣調壓站 封閉管道中低粘

度氣體的體積流量和總量及燃氣熱計量的理想氣體流量檢測儀表。

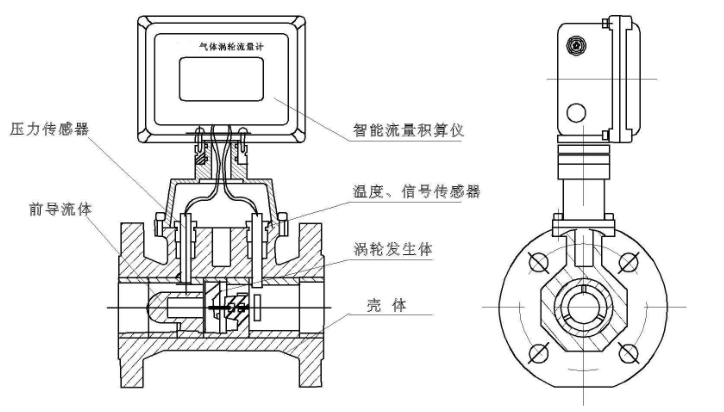

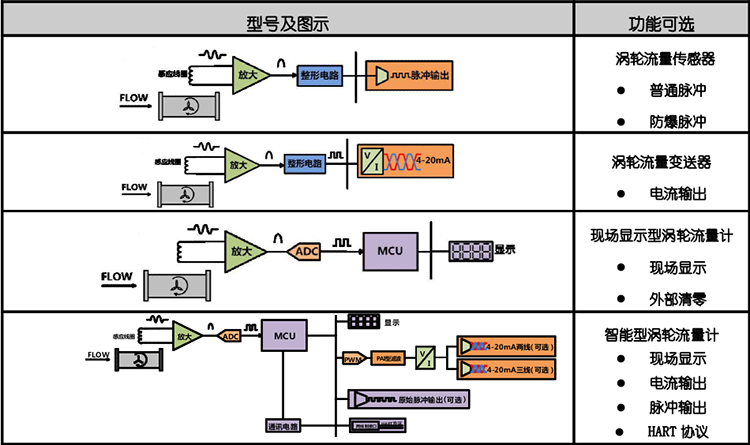

二、測量原理

三﹑產品特點

?采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠 性好、使用壽命長。

?采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。

?采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源 供電運行。

?按流量頻率信號，可將儀表系數最多分八段自動進行線性修正，可根據用戶需要提高儀 表的計算精度。

?采用 EEPROM 數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式 可供用戶選擇。

?流量計表頭可 180°旋轉，安裝使用簡單方便。

?高精確度，一般可達±1.5%R、±1.0%R。

?重復性好，短期重復性可達 0.05%R~0.2%R，正是由于具有良好的重復性，在貿易結算 中是優先選用的流量計。

?可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下 （Pn=101.325KPa，Tn=293.15K）的氣

體流量；可實時查詢溫度、壓力、時間、日期等 數據。

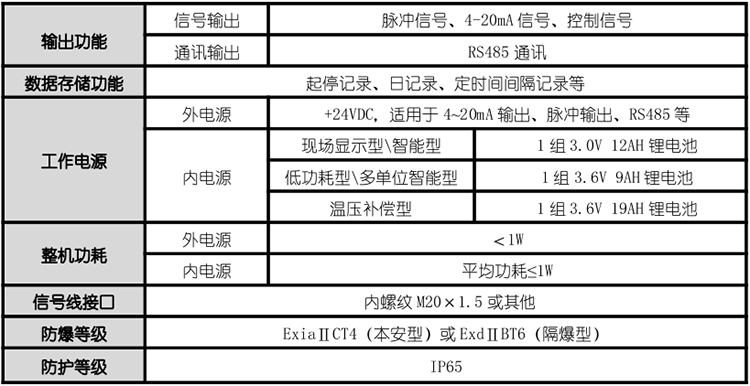

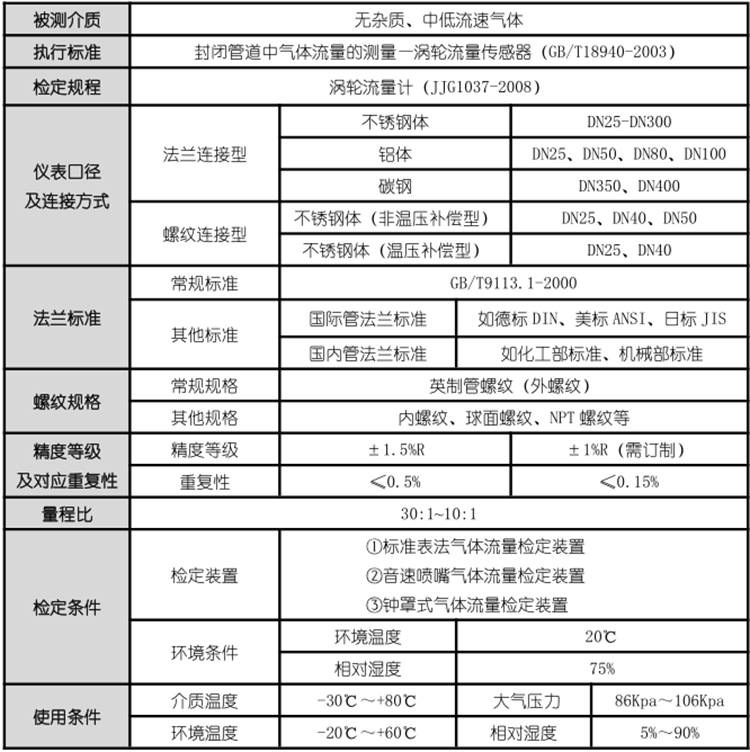

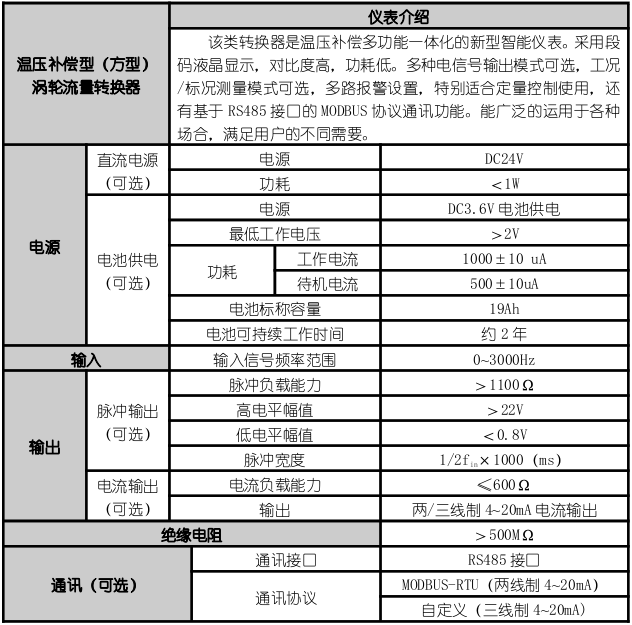

四、技術參數

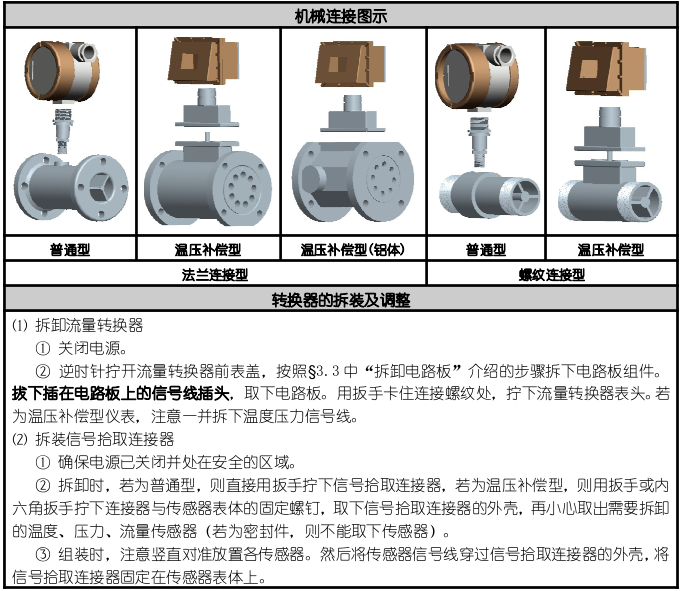

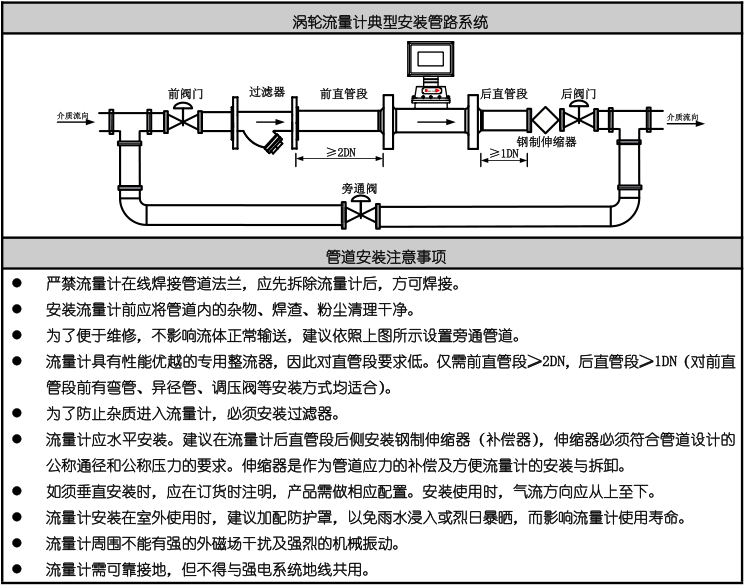

五、安裝注意事項

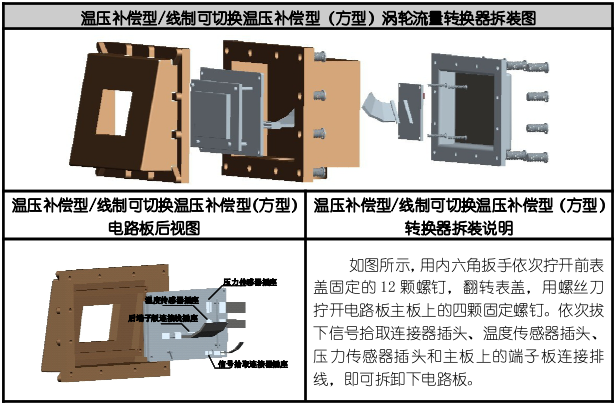

（1）內部電路板和其他零件的更換及相關操作必須由專業工程師或技術人員進行。

（2）打開殼蓋前須保證設備斷電至少 10min。殼蓋的打開須由專業工程師或技術人員進行。

（3）防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。

（4）轉換器電路板組件中包含敏感部件，可能會被靜電損壞。小心操作以免直接接觸電子 部件或電路板上的電路圖案，必要時

需采取相應的防靜電措施。

六、電氣接線

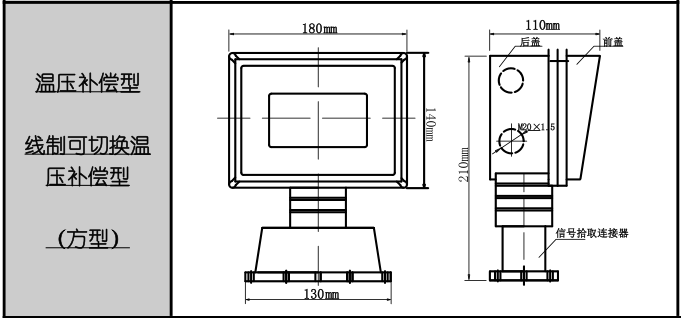

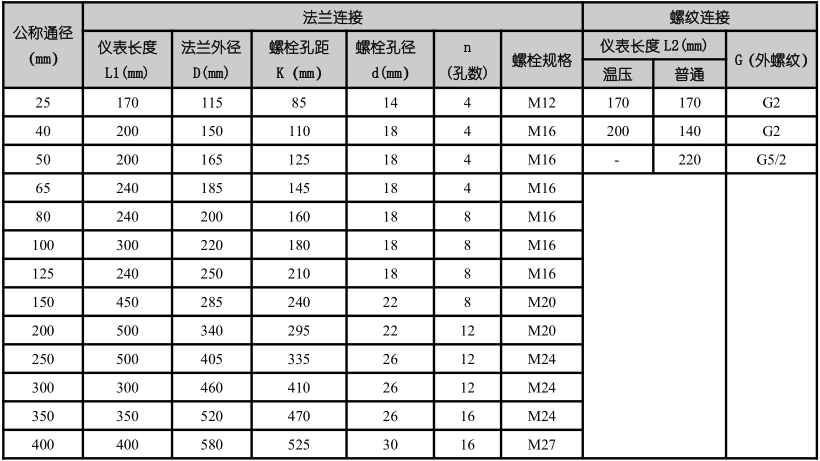

七、尺寸參數

八、流量對照表

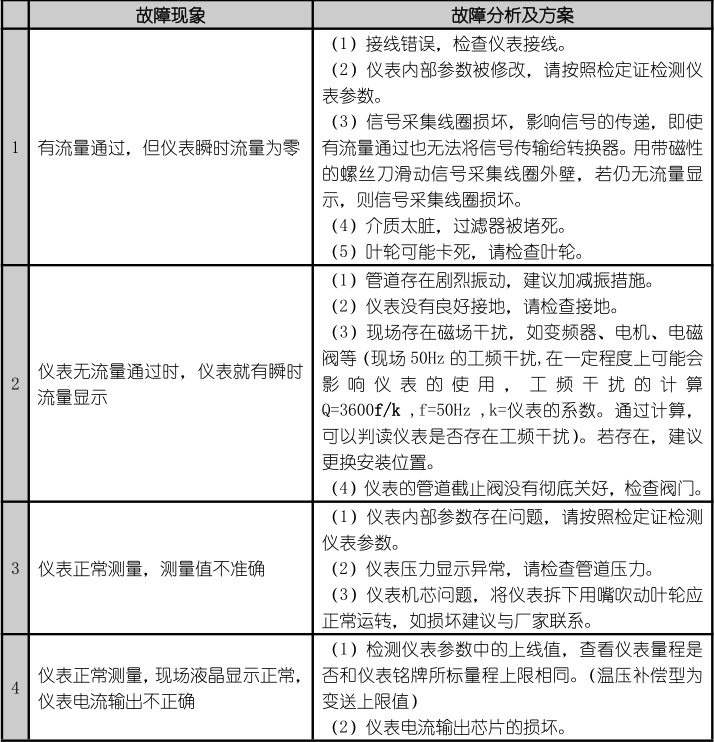

九、常見故障排除
